1. 본 장치는 평시 비상문을 잠글 수 있고 화재발생 신호를 받으면 즉시
자동 개방되는 비상문 자동 개폐 장치이다.
비상문 위치를 자동으로 안내해 주는 방송장치가 내장되어 있어 반복적으로 화재발생과 비상구 위치안내 방송이 되고,
일체형으로 내장된 비상 조명등이 작동하여
야간이나 정전상태에서도 안전한 대피를 도와주는 장치이다.
2. 이 장치를 부착하면 중앙집중관리에 의한 전체 비상구의 감시와
원격 제어가 가능 하고,
3. 비밀번호를 알면 개폐장치 전면에 있는 키 패드를 이용하여
비상문 개방/잠금을 할수 있다.
4. 정전 상태에서도 정상 작동이 가능하도록 보조전원을 내장되어
있어,
정전에서도 정상 작동이 가능하다.
5. 긴급상황에서 기기의 오작동으로 인한 인명를 막기 위해
①. 화재 발생에 의한 자동개폐
②.원격지에서 개폐 기능
③ 현장에서 비상버튼에 의한 개방이 가능 하도록 3단계 개방이 가능하다.
6. 기존 건물인 경우 설치비용 최소화를 위해 전력선을 통신 선으로
사용하도록 되어 있어 배선공사 비용을 절약이 가능하다.
7. 낙후된 전력선로나, 복잡한 전기사용으로 인해 겸용사용이 불가능한
경우
별도의 전용선을 설치하여 사용하는 것도 가능하다.
8. 전체 비상문의 상태를 PC로 관리가 가능하며 비상문 개방상태를 DB에 의해
관리가 가능하다.
9. 전체비상문상태를 프로그램에 의해서 자동 관리가 가능하다.

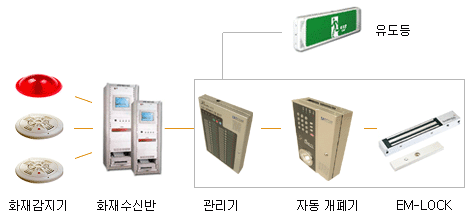

| Phoebe-C1 구성 |
|
|

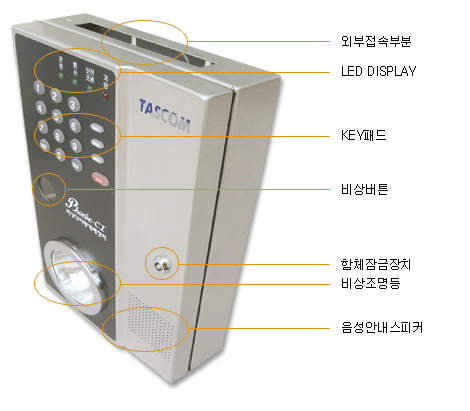

| Phoebe-C1 외형 |
|
|

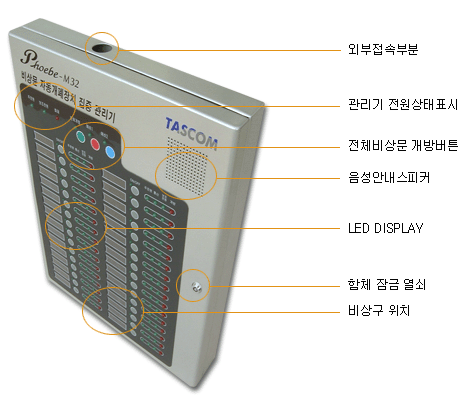

| Phoebe-M 외형 |
|
|
| Phoebe-C1 기능 |
|
1. 비상문 자동개폐 기능
화재 발생 신호가 접수되면 비상구 잠금 장치를 해지하여 비상문을 개방한다.
2. 비상문 위치 안내 방송
화재발생과 비상문의 위치를 반복하여 안내 방송한다.
3. 비상문 위치 유도 조명 기능
화재발생 신호가 접수되면 비상조명등을 작동하여 긴급대피를 지원한다.
정전이 된 상황에도 40분 이상 작동이 가능하다.
4. 비상 버튼에 의한 현장에서 개방 가능
개폐기의 긴급버튼 조작에 의해서 비상문 개방 작동이 기능 하다.
5. 원격 감시 및 제어 기능
관리기에서는 각각의 비상문 상태(열림,닫힘)를 모니터링하는 것이
가능하며,
원격지 제어하는 것이 가능하다.
관리기에서는 접속된 문이 개방 잠금이 발생시 음성으로 상태를 방송해
주는 기능이 있다
6. 비상용 전원
정전시에도 정상 작동되도록 충전 Battery가 내장되어 있으며,
용량의 80%방전이 되는 90분후에는 자동으로 비상문을 개방한다(FI 인증
기준임)
7. 키 패드에 의한 문 개방/잠금
비밀번호를 알면 키패드 입력으로 개방, 잠금이 가능하며,각종 기능의
설정/해지를 할수 있다.
|
| 사 양 (Specification) |
|
1.자동 개폐기 사양
| 사
용 전 원 |
220V AC/60
Hz |
| 비
상 등 |
할로겐 1500 Lux |
| 비상/안내방송 |
90dB 연속 1시간 |
| 통
신 방 신 |
전력선통신/485통신 |
| LED |
4종류 |
| 키
패 드 |
16개 |
| 밧
데 리 전 원 |
2A/12V DC
니켈 카드늄 전지 |
| 규
격 (mm) |
180 × 280 × 65 |
|
 |
2. 전기장 잠금 장치 (EM-LOCK) 사양
| 사
용 전 원 |
12vdc 250mA |
| 형
태 |
비상시 열림형 |
| 사
용 온 도 |
-40℃ ~ +70℃ |
| Monitoring |
문 열림 상태 감지센서 |
| 무
게 |
2.7Kg |
| 잠금
인장력 |
350Kg |
|
 |
3. 관리기 (Phoebe-M)
| 전
원 |
220V
AC |
| 안
내 방 송 |
90dB |
| 통
신 방 법 |
전력선통신/485통신 |
| 밧데리
전원 |
2A/12V DC
니켈 카드늄 전지 |
| 제어스위치종류 |
전체제어스위치/개별제어스위치 |
| 규
격 (mm) |
330 × 430
× 60 |
ㅇ관리기종류 및 접속대수
| 관리기
종류 |
제어가능
개폐기 수 |
| Phoebe-M8 |
8개 까지 제어 |
| Phoebe-M16 |
16개 까지 제어 |
| Phoebe-M32 |
32개 까지 제어 |
| Phoebe-M50 |
50개 까지 제어(주문제작) |
ㅇ관리기 접속형태
| 구
분 |
대
상 |
접속가능대수 |
특
장 점 |
비
고 |
| TYPE1 |
대규모
집중관리 |
20-240 |
전체 집중 통합관리운영 |
관리 전문 인력이
있을 경우 운영
(사례 2) |
| TYPE2 |
중규모
분산관리 |
8-40
8개 이내 단위
그룹 2개이상 |
각각의 단위그룹별
별도 책임
관리 전체를 한곳에서
모니터링
(전체문 개방 및
잠금 상태를 저장가능) |
90년대이후
대규모아파트 단지에 적합
(사례 4) |
| TYPE3 |
소규모
집중관리 |
8대이내
단일그룹 |
한 개의 집중 관리기에
의한 소규모 관리 |
(사례 3) |
4. 비상문 모니터링 시스템
1) PC 하드웨어 환경
| 속
도 |
2.66GHZ이상 |
| 메
모 리 |
128MB이상 |
| H.D |
60 GB |
| 모
니 터 |
17” 이상 |
| 프
린 터 |
600DPI, 16PPM,
LBP |
| 통신방식 |
전력선통신/485통신 |
|
 |
1) 소프트웨어 환경
| O
S |
Windows
XP |
| D
B |
|
| NETWORK
S/W |
TASNWM
(당사제품)
|
| 프로그램 |
Phoebe
SMP (당사제품) |
| S/w
환경 |
Window
XP |
|
|
|
|
| 구축사례 |
|
1.구축사례_고려대학교 LG- POS경영관

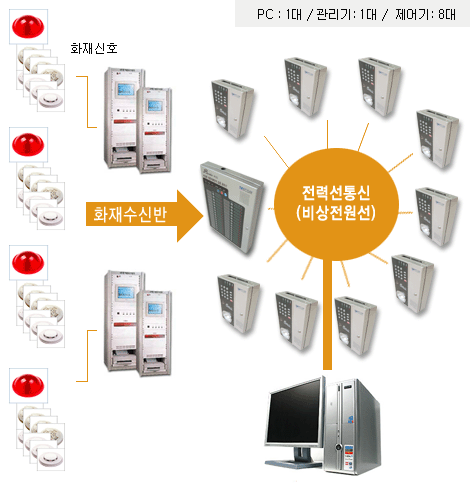

2.구축사례_LOTTE백화점 전주점

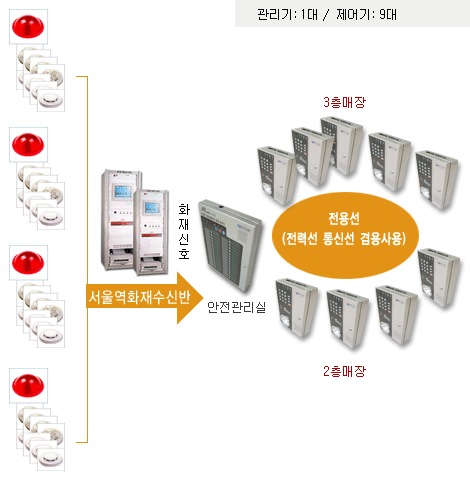

3.구축사례_LOTTE 마트 서울역점

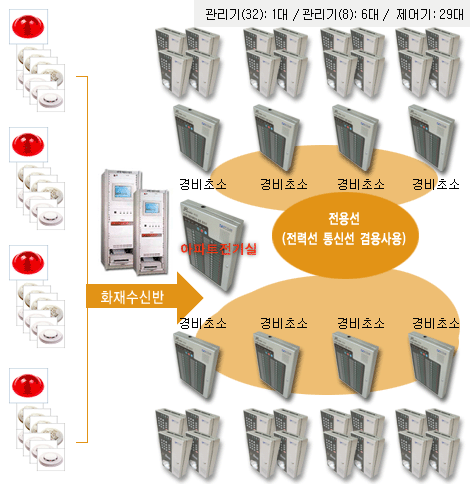

4.구축사례_강남 H 아파트
|
|
